01 一个让项目经理失眠的电话
"李总，3号楼幕墙玻璃被电焊灼伤了，十几块。"
接到电话时，李总正在吃饭。
他放下筷子，问了三个问题：
"严重吗？" "能修吗？" "换的话多少钱？"
答案分别是：严重。不确定。至少8万。
电焊火花温度高达3000-6000℃，熔融金属溅到玻璃表面，瞬间形成：
- 黑色氧化附着层（看起来像烧焦）
- 玻璃表面熔蚀凹陷（摸起来有坑）
- 深层应力损伤（肉眼看不见，但存在）
传统认知：焊点 = 废了 = 换玻璃。
但80%的焊点损伤，其实可以修复。
02 焊点损伤分级：你的属于哪一级？
我们修了上千块焊点玻璃后，总结出这套分级标准：
表格
| 等级 | 外观特征 | 触感 | 修复方案 | 成功率 |
|---|---|---|---|---|
| Ⅰ级（轻度） | 黑色斑点，无凹陷 | 平滑 | 化学去渍+精细抛光 | 95%+ |
| Ⅱ级（中度） | 黑色斑块，轻微凹陷<0.1mm | 轻微粗糙 | 分级研磨+抛光 | 90%+ |
| Ⅲ级（重度） | 大面积熔蚀，凹陷0.1-0.3mm | 明显凹坑 | 深层研磨+填充抛光 | 75-85% |
| Ⅳ级（穿孔） | 烧穿成孔，玻璃贯穿 | 穿孔 | 无法修复，必须更换 | 0% |
关键判断：有没有烧穿孔。
没穿孔，大概率能救。穿孔了，只能换。
03 为什么网上偏方对焊点无效？
我们测过市面上所有"去焊点"偏方：
表格
| 偏方 | 原理 | 实际效果 |
|---|---|---|
| 草酸/柠檬酸 | 酸性溶解氧化物 | 黑色变淡，但熔蚀坑还在，玻璃表面被腐蚀发雾 |
| 汽车抛光蜡 | 物理研磨 | 对Ⅰ级有效，Ⅱ级以上完全没用 |
| 砂纸打磨 | 物理去除 | 坑越磨越大，周围玻璃被磨花 |
| 刀片刮 | 机械剥离 | 刮伤玻璃，二次损伤 |
核心问题：焊点不是"脏东西"，是高温造成的玻璃结构损伤。
黑色是熔融金属氧化物，可以去除。
但熔蚀坑是玻璃本身被烧掉了一层，必须分级研磨+抛光填平。
但熔蚀坑是玻璃本身被烧掉了一层，必须分级研磨+抛光填平。
04 专业焊点修复全流程（首次公开）
以一块Ⅱ级损伤的幕墙玻璃为例：
第一步：损伤检测（15分钟）
- 侧光源定位焊点数量和分布
- 粗糙度仪测量凹陷深度
- 判断玻璃类型（普通浮法/钢化/中空/Low-E）
关键决策：如果是钢化玻璃且凹陷接近应力层，建议更换而非修复。
第二步：化学预处理（20分钟）
专用中性去渍剂软化黑色氧化物，避免硬磨时颗粒划伤玻璃。
注意：不能用强酸，会腐蚀玻璃表面形成不可逆雾面。
第三步：粗研磨（30-60分钟/处）
金刚石研磨头，转速1500rpm，逐点去除熔蚀凸起。
难点控制：
- 力度：过重磨穿玻璃，过轻去不掉坑
- 范围：只磨焊点区域，保护周围玻璃
- 温度：持续喷水降温，防止热应力炸裂
第四步：细研磨（20-30分钟/处）
换400#-800#树脂磨片，消除粗磨纹路。
第五步：精抛（15-20分钟/处）
氧化铈抛光膏+羊毛轮，恢复透光率。
第六步：整面匀光（整块玻璃）
单点修复后，用整面抛光机做匀光处理，避免"补丁感"。
第七步：验收
- 侧光45°：焊点处无黑印、无凹陷
- 透光率：恢复90%+
- 触感：平滑无粗糙
05 真实案例：李总的13块幕墙玻璃

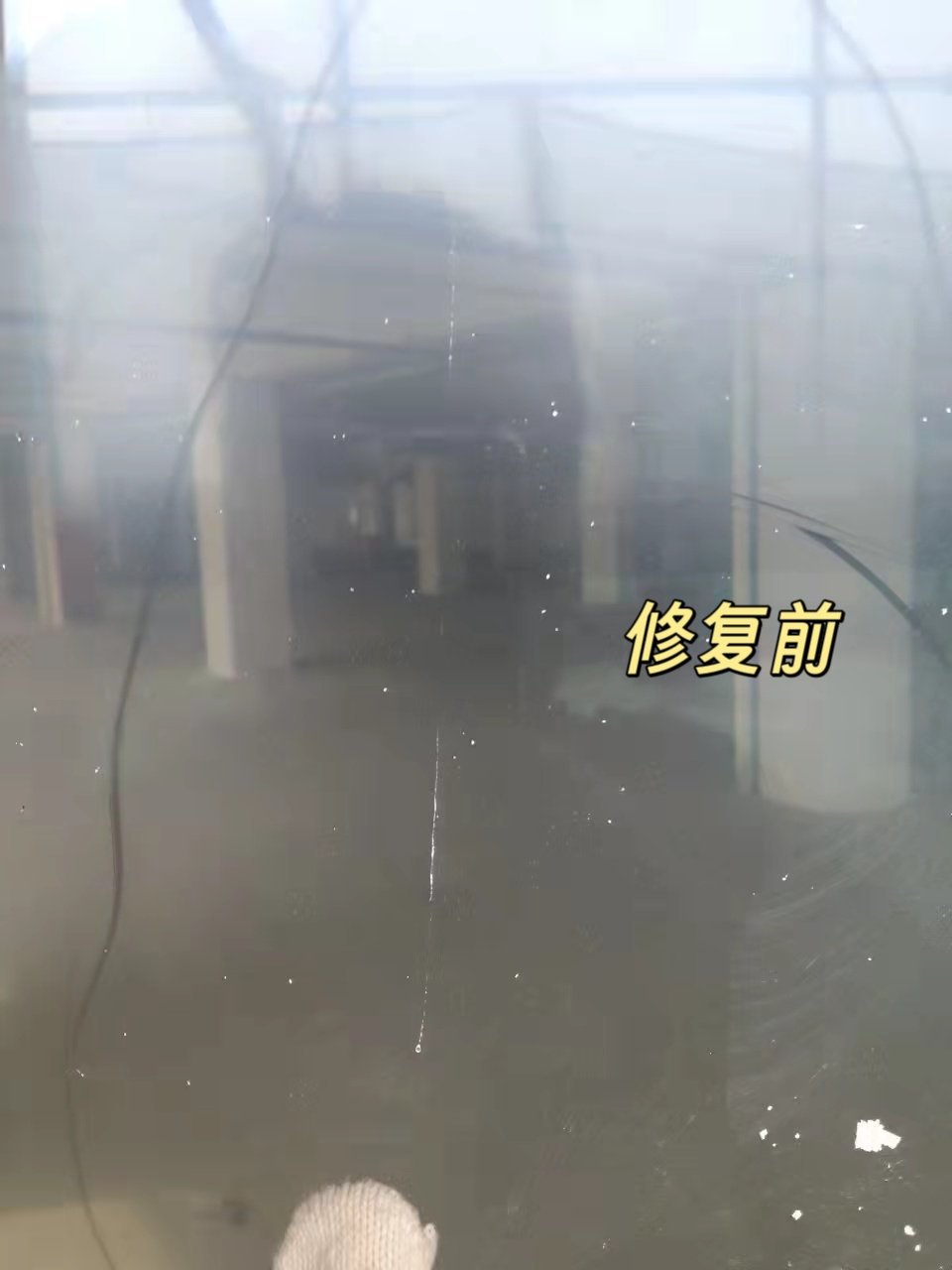

损伤情况：
- 3号楼12-15层，13块幕墙玻璃
- 电焊施工防护不当，火花飞溅
- Ⅱ级损伤9块，Ⅲ级损伤4块
更换方案报价：
- 玻璃定制：6.5万
- 吊装费（50米高空）：2万
- 拆旧+安装：1.2万
- 合计：9.7万，工期15天
修复方案报价：
- 13块玻璃整体修复：1.8万
- 现场施工：3天
- 质保：1年
- 合计：1.8万，工期3天

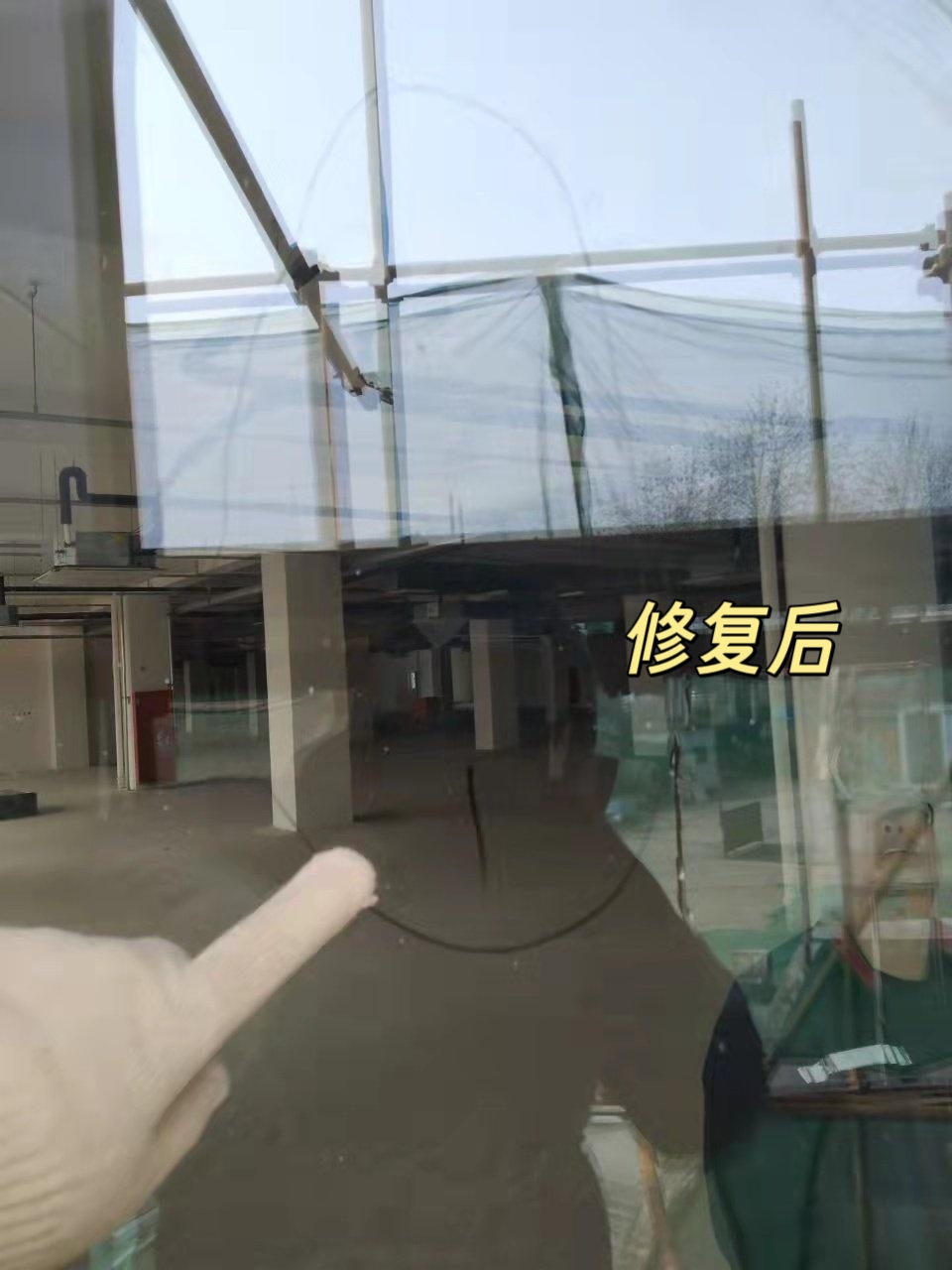

结果：
- 9块Ⅱ级修复后，侧光下无可见痕迹
- 4块Ⅲ级修复后，极近距离有轻微过渡带，不影响整体美观
- 李总原话："省了将近8万，关键是没耽误验收。"
06 焊点修复的边界：什么时候必须换？
以下情况，我们会如实告知"修不了"：
表格
| 情况 | 原因 |
|---|---|
| 烧穿孔洞 | 玻璃结构完整性已破坏 |
| 钢化玻璃深层损伤 | 接近或破坏压应力层，有自爆风险 |
| 中空玻璃内层灼伤 | 无法从外侧研磨内层 |
| Low-E镀膜层被烧穿 | 镀膜功能层不可恢复 |
| 凹陷深度>0.5mm | 研磨去除量过大，强度不足 |
原则：能修则修，不能修不硬修。
07 找焊点修复服务，4个必问
必问1：你们怎么判断焊点能不能修？
合格回答： 先检测凹陷深度和玻璃类型，Ⅳ级穿孔或钢化深层损伤建议更换。
警惕回答： "都能修，来了就能做。"
必问2：修复后强度有影响吗？
合格回答： Ⅰ-Ⅱ级无影响；Ⅲ级去除量控制在安全范围内，出具检测报告。
警惕回答： "跟原来一样，没问题。"（不说具体数据）
必问3：黑色印子能完全去掉吗？凹陷能磨平吗？
合格回答： 黑色氧化物可完全去除；凹陷可填平至90-95%，极近距离可能有轻微痕迹。
警惕回答： "完全跟新的一样，看不出来。"（过度承诺）
必问4：有高空作业资质和保险吗？
合格回答： 出示高空作业证、安全生产许可证、施工人员意外险。
警惕回答： "我们做了好多年了，没问题。"（无资质=无保障）
08 预防大于修复：电焊施工如何保护玻璃？
表格
| 措施 | 做法 | 成本 |
|---|---|---|
| 防火布遮挡 | 施工前用防火布完全覆盖玻璃 | 50-100元/块 |
| 焊渣接火盆 | 下方设置接火盆，防止火花飞溅 | 30-50元/个 |
| 焊点隔离膜 | 玻璃表面贴临时保护膜 | 20-30元/㎡ |
| 专人监护 | 安排专人观察火花方向 | 人工成本 |
预防成本 ≈ 修复成本的1/10，更换成本的1/50。
09 写在最后
电焊烫伤玻璃，不是死刑。
分级判断 + 专业修复，大部分能救。
但比修复更重要的，是施工前的防护。
一块防火布，能省掉后面所有的麻烦。
关于我们】专注建筑玻璃表面修复 | 划痕·焊点·霉斑·水渍 | 单处修复·整面翻新 服务：门窗玻璃 | 幕墙玻璃 | 淋浴房 | 酒店大堂 | 商业橱窗 | 装修后批量翻新 全国上门服务 | 1年质保 | 修不好不收费 | 先评估后施工
玻璃修复电话：15173689160（一木玻璃医生）
下一篇：暂无
