干了十来年门窗玻璃修复，我见过太多业主被忽悠了。

有的人花几百块找人把划痕抛了一遍，回家对着光一看，划痕是浅了，但玻璃变成"毛玻璃"了；有的人家里装修，电焊火花溅到落地窗上，师傅拿砂纸一顿蹭，焊点没掉，玻璃倒是花了一大片；还有的人发现玻璃上长了霉斑，自己拿醋擦、拿牙膏搓，折腾半天，霉斑还在，反而把周围腐蚀面扩大了。

今天我不跟你整虚的，就聊几句大实话。这几件事，很多同行不会主动告诉你。

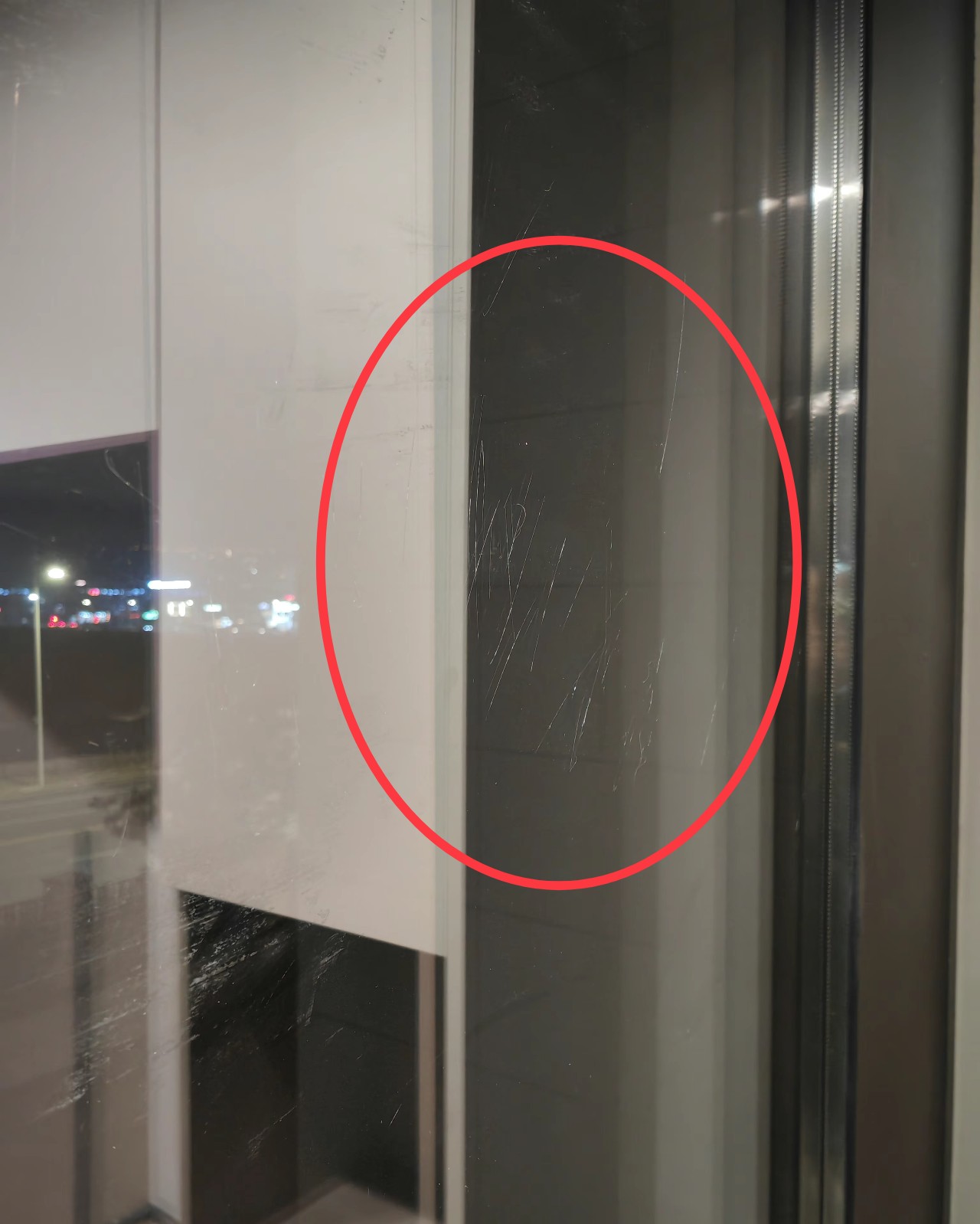

第1件事：划痕修复不是"磨一磨就完事"，抛过头了玻璃就废了

网上很多教程教你用牙膏、用砂纸打磨玻璃划痕，看着简单，但这里头有个大坑：玻璃是能被"抛薄"的，而且抛过头就回不来了。

咱们家里门窗用的基本都是钢化玻璃，它的强度全靠表面那层"压应力层"。这层东西很薄，但它是整块玻璃不碎的关键。

专业的划痕修复是分级作业：先用粗磨片把划痕打平，再用中磨、细磨逐步过渡，最后上羊毛盘和抛光膏收光。整个过程要控制转速、控制压力、还要不断加水降温。你要是拿角磨机随便怼上去，或者一个力道从头用到尾，应力层一旦被破坏，这块玻璃的强度就废了。修完看着亮，哪天风大一点或者开关窗震一下，"啪"一声自爆，你找谁说理去？

所以别信那些"几分钟修复划痕"的短视频，那玩意儿是拍给你看的，不是教你怎么干的。

第2件事：焊点和划痕完全是两码事，用修划痕的方法修焊点，越修越糟

装修的时候，焊工在旁边烧电焊，火星子溅到玻璃上，留下一个个小黑点或者小坑，这叫"焊点烫伤"。很多业主以为是脏的，拿钢丝球蹭；也有师傅当划痕处理，直接上磨片打。

错了。焊点和划痕的机理完全不一样。

划痕是物理摩擦，玻璃被硬物刮掉了一层。焊点是高温损伤——飞溅的焊渣瞬间把玻璃表面烧到熔融状态，局部氧化变色，甚至和玻璃表层烧在了一起。

修焊点得先判断烫伤深度。如果只是表层变色，可以用热应力控制配合分级研磨，把烧伤的熔融层一点点去掉。但如果焊渣已经烧进玻璃里，或者周围产生了微裂纹，你再怎么抛也抛不平，硬抛只会把烫伤面积扩大两三倍。

我见过最离谱的一个案例，业主家阳台玻璃被焊点溅了十几个点，找了个不懂行的师傅，拿粗砂纸干磨，结果整面玻璃变成了"磨砂款"，最后只能整块换掉。所以遇到焊点，先别急着动手，让专业的人看一眼：是"皮外伤"还是"烧伤"，判断准了再决定怎么修。

第3件事：这三类情况，别想着修，直接换（这条最重要）

这条直接决定你的玻璃是修还是换，建议你拿笔记一下。

第一类：深度超过0.3毫米的深层划痕或崩边。

玻璃划痕分浅、中、深。浅层的，指甲划过去没感觉，抛光能解决；中层的，指甲能抠到一点，专业修复能处理，但已经比较费劲了；一旦划痕深度超过0.3毫米，或者已经出现崩边、缺角，抛光就是把伤口越磨越大，而且磨完之后那个位置会形成一个凹坑，光线一照，变形特别明显。

第二类：焊点烫伤伴随微裂纹。

前面说了，焊点如果只是表面变色，能修。但如果拿手机闪光灯斜着照，能看到焊点周围有细小的"蜘蛛网"纹路，那就是微裂纹。这种裂纹会自己慢慢延伸，今天修平了，过两个月温度一变化，裂纹又出来了。这种情况必须换，别浪费修复的钱。

第三类：玻璃发霉已经产生"虹彩"或"纸纹"。

玻璃发霉不是脏了，是化学反应。潮湿环境下，玻璃表面的硅酸盐被水解，生成硅氧凝胶和碱液小滴，最后形成一层白色侵蚀层。

轻微发霉，只有几个小白点或者淡淡的彩虹印，用专业去霉剂或者轻度抛光能救。但如果已经出现明显的白斑、纸纹（就是像水渍干掉后留下的那种纹路），说明腐蚀已经深入玻璃表层了。这时候抛光要把腐蚀层磨掉，磨薄了影响强度；不磨掉，霉斑还会回来。这种玻璃，建议直接换，修是修不回原来的通透度的。

第4件事：霉斑不是"脏了"，是玻璃已经被"吃掉"了一层

很多人看到玻璃发霉，第一反应是拿醋擦、拿酒精喷、拿牙膏搓。我跟你说，这些方法对真正的玻璃霉斑基本没用。

玻璃发霉分几个阶段：最开始是水汽附着，然后往玻璃里渗透，表面的硅酸盐开始水解，分离出二氧化硅和苛性钠，最后形成一层白色的碱液小滴和硅氧凝胶膜。

到了你能肉眼看见霉斑的时候，玻璃表面其实已经发生化学侵蚀了。这时候你拿醋擦，只能擦掉浮在表面的那层；拿砂纸打，会把周围好的玻璃也打毛。正确的做法是：轻微发霉用专业去霉剂（主要成分是氢氟酸稀释液或者专用玻璃去霉剂），配合软布轻轻擦拭；中度发霉需要配合抛光；重度发霉——也就是我刚才说的有纸纹、虹彩、大面积白斑的——直接放弃修复，换玻璃。

还有一个冷知识：钢化玻璃比原片玻璃更容易发霉。 因为钢化炉的高温把玻璃表面活性提高了，出厂后如果没有做防霉处理，在潮湿环境里放一两个月就开始长霉点。

所以新装的门窗玻璃，如果发现边缘开始有水印或者淡淡的彩虹纹，别拖，越早处理越好。

门窗玻璃修复这项技术，本身不是智商税。小划痕、浅焊点、轻微霉斑，花几百块就能解决，比换整块玻璃划算得多。但它有明确的边界——小伤能修，大伤得换，化学侵蚀严重的，修也修不回来。

记住这个口诀：

"深过毫厘不要抛，焊点有裂必须换，霉生纸纹救不了，镀膜Low-E先问清。"

下次再有人跟你说"这玻璃抛一抛就跟新的一样"，你先对照上面这几条自己判断一下。心里有数了，谁也别想忽悠你。
